重庆彩光科技告诉你LED显示屏怎么接线更安全?

文章出处:网责任编辑:作者:发表时间:2017/9/28

重庆彩光科技告诉你LED显示屏怎么接线更安全? 全彩LED显示屏的故障有很多都是因为安装不当引起的,所以在安装全彩LED显示屏的需要严格按照步骤来操作,特别是第一次安装的时候,这样可以减少错误发生,下面一起来看看重庆led显示屏公司的全彩LED显示屏安装时布线方法步骤。

1. 检查电源电压

找出直流正负连接开关电源,将220V电源线连接到开关电源,(确认连接正确后,连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮,然后用万用表,直流档测量一下V+和V-之间的电压,确保电压在4.8V-5.1V之间,旁边有个旋钮,可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命,在亮度要求不高的场合,可以把电压调节到4.5V-4.8之间。确认电压没有问题后,断开电源,继续组装其他部分。

2. 连接电源

先把电源关闭,将V+连接红色线,V-连接黑线,分别连接到控制卡和LED单元板,黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后,请检查,连接是否正确。

3. 连接控制和单元板

用做好的排线,连接。注意方向,不能接反。请注意,单元板2个16PIN的接口,1个是输入(in),1个是输出(out),靠近74HC245/244的是输入,将控制卡连接到输入。输出连接到下一个单元板的输入。

4. 连接RJ45网线(数据线)

将做好的网线一头连接电脑的网卡口或者发送卡网口,另一头连接控制卡,将其余的控制卡以A-B,A-B的 形式逐一连接。

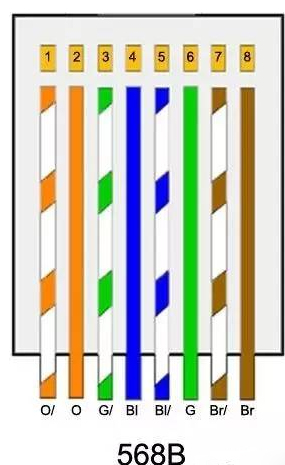

为达到最佳兼容性,制作直通线时一般采用T568B标准。RJ45水晶头针顺序号应按照如下方法进行观察:将RJ45插头正面(有铜针的一面)朝自己,有铜针一头朝上方,连接线缆的一头朝下方,从左至右将8个铜针依次编号为1~8:

① 白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕

5. 检查连线

再次检查连线是否正确,黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

红线接L,蓝线接N,黄绿线接地

6. 检测

接通220V,打开下载的软件。正常情况下,电源灯亮,控制卡闪亮,LED显示屏幕有显示。如果不正常,请检查连线。或者查看错误检修。设定屏幕的参数,发送字幕。具体参照软件使用说明。
