LED显示屏的显示控制方式与数据传输距离关系介绍

文章出处:网责任编辑:作者:发表时间:2019/7/24


LED显示屏的显示控制方式一般分为同步显示和异步显示两种方式。通常由单片机发送指令控制发光二极管来时间显示内容的,LED显示屏其实就是一个由很多二极管组成的点阵,单片机通过开关二极管来达到显示的目的。


(1)异步屏(脱机屏)


异步型LED显示屏的控制微机只需要有RS232接口或USB接口即可。


显示控制微机与LED显示屏之间用一根2芯RVV软线或一根五类双绞线(网线)连接。若直接使用微机RS232口,则最大通讯距离为15米(波特率为19.2K时),降低通讯波特率则可延长通讯距离,但一般最远不应超过50米。

一台控制微机通过RS232口只能连接一台异步型LED显示屏,若需连接多台LED显示屏,要么扩展多RS232口,要么加一个RS485转换器。


在RS232口上加一个RS485转换器,可以将通讯距离扩展至1,000米。


异步屏还可利用局域网进行显示控制。在控制微机处加一RS232/局域网信号转入器,在LED显示屏处加一局域网信号/RS232转出器,这样可利用局域网将RS232信号传输距离延长。


此外,利用手机短信、无线网,GPRS也可实现远距离显示控制。不过,无线传输的缺点是不能保证100%的无故障信号传送。


(2)同步屏(联机屏)

同步型LED显示屏的显示控制微机内要配带数字RGB视频信号输出(DVI)接口的显卡。


控制微机内要有空余的PCI插槽,安装一张LED控制信号发送卡。


微机显卡上的数字RGB视频信号通过显卡上DVI口输出到微机内的LED控制信号发送卡上,LED控制信号发送卡将该信号转换成为LED显示屏的专用控制信号,再通过普通网线传送到LED显示屏内的LED控制信号接送卡,接收卡再将信号分配到led显示屏的每一行。


显示控制微机与LED显示屏的最大数据传输距离为100米,通讯线用一根超五类双绞线(网线)即可。在实际工程中一般都多布一根作备份。


注意:


该网线是LED专用的控制信号线,不能接入交换机。


当控制距离超过100米时,一是加装中继器,二是采用光纤。


网线加装中继器方式的缺点是增高故障几率。采用光纤方式的缺点是成本较高:在控制微机和LED显示屏两端要增配光纤信号接入接出设备。


当控制距离小于500米时,可采用多模光纤;当控制距离大于500米时,应采用单模光纤。


本文标签:重庆LED显示屏,体育场馆显示屏,高速公路可变情报板,城市交通诱导屏

推荐产品

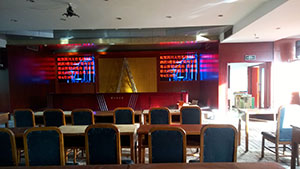

P4室内全彩LED显示屏
P4室内全彩LED显示屏

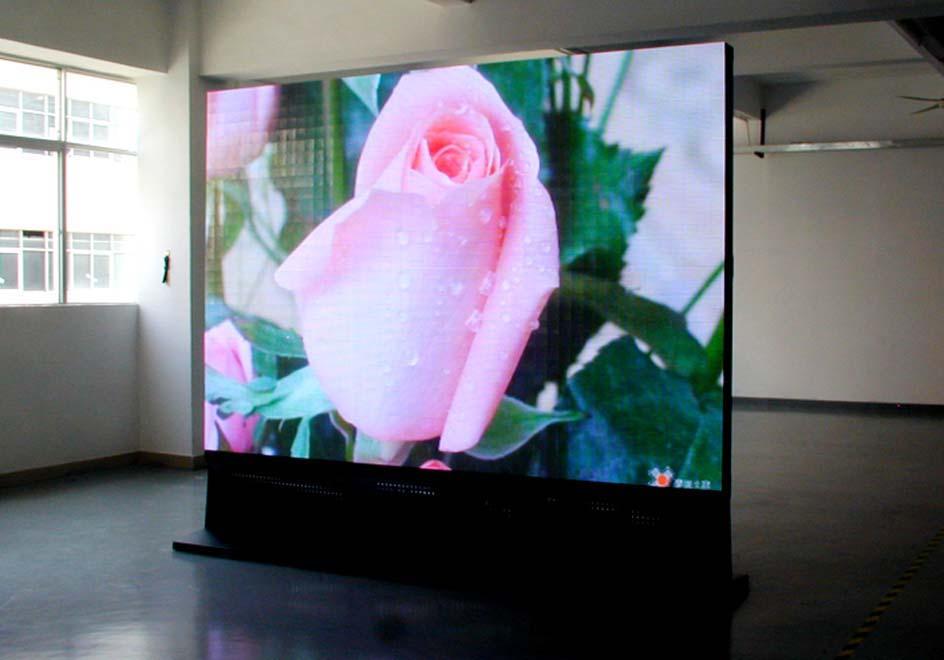

P6室内全彩LED显示屏
P6室内全彩LED显示屏

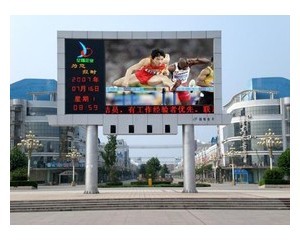

p20户外全彩色LED显示屏
p20户外全彩色LED显示屏

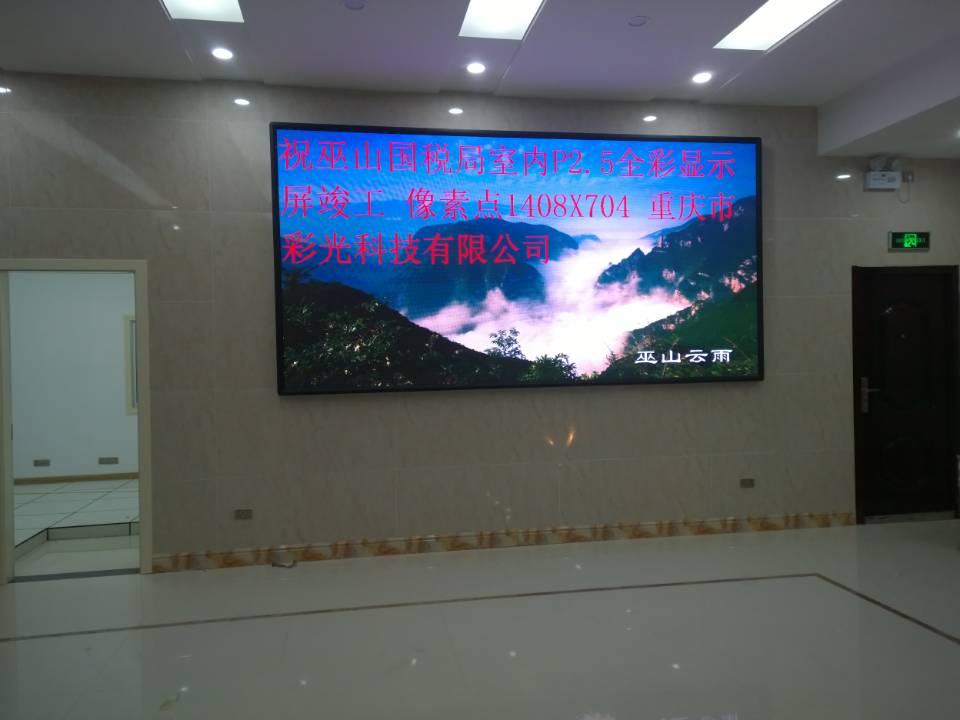

巫山国税局室内P2.5全彩
