详细分析超大LED显示屏的拼接方案

随着LED屏的点间距越来越小，单位面积下的LED像素点阵密度越来越高。因此对于室外大型演出舞台、室内剧场、晚会舞台、指挥系统等的需求来说，一块LED显示屏的像素点数往往会超过一块LED发送卡的带载能力。在这种情况下，为了能驱动更大的LED显示屏，业界普遍的做法有以下两种：


一、使用发送卡级联以完成项目。对于这种方式，发送卡级联的带载面积也只能限制在单台LED视频处理器最大输出范围内。


二、使用拼接器完成项目。对于这种方式，多数人会感觉到成本过高，操作复杂。因为目前的拼接器主要是针对LCD屏拼接市场设计的，若应用在LED显示屏的拼接项目当中，不论价格还是功能都不配套。


那么，有没有一种低成本，效果好，又没有带载面积限制的方案呢？答案是肯定的。下面笔者就将介绍这样一种方案，即通过LED视频处理器进行超大LED显示屏的拼接。重庆led显示屏   www.led-cq.cn


LED视频处理器，作为LED显示系统的一部分，已经被大家所熟知，他的主要功能就是将不同种类的信号源，通过变换，转换成LED显示屏能接受的视频格式，在很多应用场合都有使用到。如果视频处理器内置了多画面拼接的功能，这样它既可以单独使用，驱动单块LED显示屏，又可以组合使用，将它所带载的LED显示屏，当作整个大的LED显示屏的一部分，显示其中一部分画面，这样不就实现了低成本的目的吗。整个方案的框图如下所示：




目前市面上的LED视频处理器也有带拼接功能，但功能简单，操作却很复杂。这主要是因为有两个问题不能很好的解决：


一、不能很方便的计算出各各LED显示屏的拼接缝。重庆led显示屏   www.led-cq.cn


二、成功计算出了拼接缝后，静止图像显示正常，但当遇到运动画面时，拼接缝位置会出现图像割裂的现象，严重影响画面的整体感。


正是因为这两个原因，使LED视频处理器在做拼接时，效果不是太好。





深圳市迈普视通科技有限公司凭借多年来在视频领域的技术积累，研发出了视频同步随动技术，正是这种革命性的突破，让客户很容易的使用LED视频处理器实现超大LED显示屏的拼接，提供给客户一款真正的低成本，高性能的LED拼接方案。


迈普视通LED-5系列LED视频处理器提供了两种拼接方式，分别是“等分拼接”和“不等分拼接”。“等分拼接”功能适用于每台视频处理器带载的LED显示屏的水平点数和垂直点数都完全一致的应用环境；“不等分拼接”功能适用于每台视频处理器带载的LED显示屏的水平点数和垂直点数都不一致的应用环境。


这两种功能参数都很简单，操作方便，能智能的根据用户的需求把图像信号进行切割组合，并确保做到屏与屏之间无缝连接，视频信号的每一帧图像都完全同步。重庆led显示屏   www.led-cq.cn





等分拼接功能介绍：


在“等分拼接”状态下，只需要调整3个参数，就可以完成LED屏的拼接功能：


一、拼接位置：选择当前视频处理器在整个拼接图像中的显示位置，如图2所示，最小值为1，最大值为64。


二、水平拼接： 选择等分拼接时，水平方向视频处理器的总个数，最小值为１，最大值为8。


三、垂直拼接： 选择等分拼接时，垂直方向视频处理器的总个数，最小值为１，最大值为8。


例：在以下3X2拼接项目中，需要有6个LED视频控制器作为拼接单元，其参数设置如下：

处理器 参数	图示1	图示2	图示3	图示4	图示5	图示6
拼接位置	1	2	3	4	5	6
水平拼接	3	3	3	3	3	3
垂直拼接	2	2	2	2	2	2

不等分拼接功能介绍：

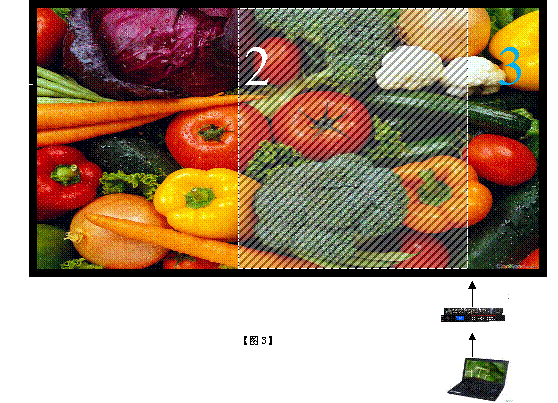

例：上图所示的不等分拼接项目（2880×960），我们可以用三台LED视频处理器实现
