LED显示屏控制信号以及显示接口原理介绍

文章出处:网责任编辑:作者:发表时间:2014/4/2


led显示屏能够显示出文字,图案等符合我们预期的效果,就是因为我们拥有控制led显示屏显示功能的控制信号。那么led显示屏控制信号到底是怎么回事呢?下面重庆彩光科技小编就为大家详细介绍一下。

LED显示屏控制信号以及显示接口原理的介绍:

1.CLK时钟信号:提供给移位寄存器的移位脉冲,每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据,数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下,当时钟信号有异常时,会使整板显示杂乱无章。

2.STB锁存信号:将移位寄存器内的数据送到锁存器,并将其数据内容通过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制,其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下,当锁存信号有异常时,会使整板显示杂乱无章。

3.EN使能信号:整屏亮度控制信号,也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时,整屏将会出现不亮、暗亮或拖尾等现象。

4.RI数据信号:提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来,若某数据信号短路到正极或负极时,则对应的该颜色将会出现全亮或不亮,当数据信号被悬空时对应的颜色显示情况不定。

5.ABCD行信号:只有在动态扫描显示时才存在,ABCD其实是二进制数,A是最低位营销管理,如果用二进制表示ABCD信号控制最大范围是16行 (1111),1/4扫描中只要AB信号就可以了,因为AB信号的表示范围是4行(11)。当行控制信号出现异常时,将会出现显示错位、高亮或图像重叠等现象。

单元板/模组上显示接口:

显示接口是用用于连接控制卡和单元板/模组之间连接,已将控制信号传递。

由于存在不同的扫描方式,也就有不同的接口,使用得最多的是08接口,12接口和04接口。不同的接口主要是信号线的排列顺序不一样,原理是一样的。

室内屏多用08接口,室外屏所采用接口非常杂乱,使用12接口的较多,但12接口也不是户外屏的唯一接口。选择控制卡和单元板/模组时,应尽量选择接口一致的,若买到了不一致的接口,也可以根据学到的原理进行改线。

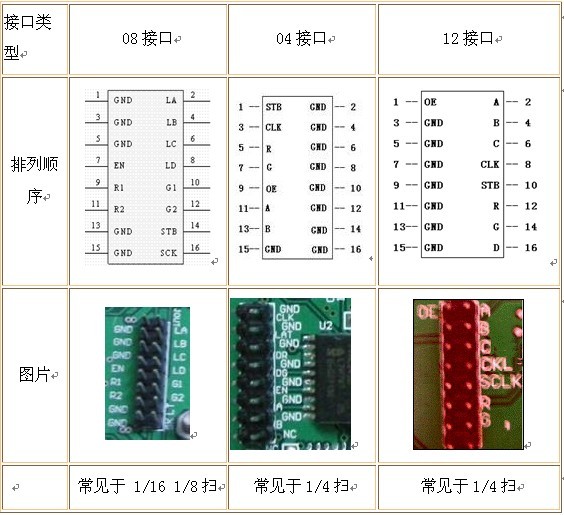

接口类型:08接口、04接口 、12接口
