重庆地铁列车LED显示屏的设计原理和应用

文章出处:网责任编辑:作者:发表时间:2019/6/17

地铁列车LED显示屏的设计原理和应用

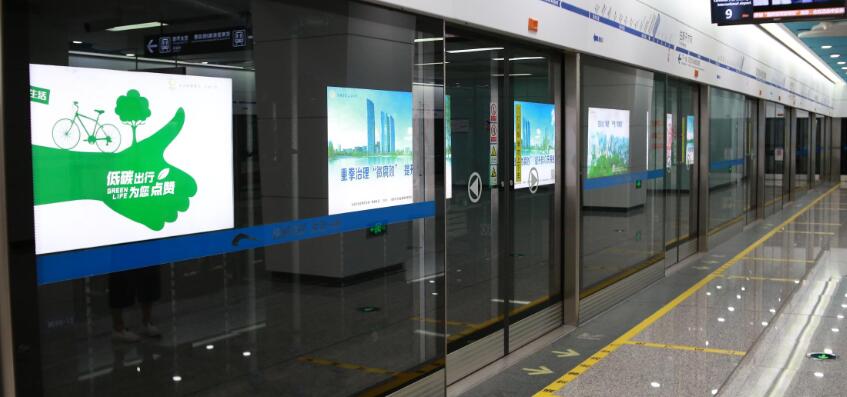

据了解,LED显示屏在地铁中作为一种面向公众的信息显示终端,有着非常广泛的民用和商用价值;在地铁站和地铁的使用中已经越来越广泛。


如今,在国内运行的地铁车辆普遍都配备了重庆LED显示屏,但附加功能较少,屏幕显示内容单一。为了配合新型地铁旅客信息系统的使用,我们设计了一种全新的多总线式LED显示动态屏。该显示屏在外部通讯时不但具有多种总线接口,在内部控制电路设计中还采用了单总线和I2 C 总线器件。


重庆LED显示系统屏构成由单片机控制单元和显示单元两部分组成,单个显示单元可显示16 ×16 的汉字4 个,若制作生产一定尺寸的LED图文显示屏系统,只要用若干智能显示单元,采用“搭积木”的方法即可实现,系统中各显示单元之间采用串行通信联系。控制单元除了负责控制显示单元和传输上位机的指令和信号外,还内嵌了单总线数字温度传感器18B20。得益于控制电路的模块设计,若对湿度测量也有要求的情况下,18b20 可升级为Dallas 公司的DS2438 和HoneywELl 公司的HIH23610 构成的模块电路。为了满足整车的通讯需要,上位机与车内的各控制单元之间采用CAN 总线方式通讯。


地铁上的LED 屏分两种:一种放置于车厢外侧,用于显示列车运行区间、运行方向和当前到站站名,中英文兼容显示;也可根据运行需要显示其他服务信息;文字显示可选静止、滚动、平移、瀑布、动画等多种效果,最大显示字符数为16 ×16 点阵字符12个。另一种为终点LED 显示屏,放置于车内,终点站LED 显示屏可按列车运营要求预置终点站,并实时显示当前的终点站,同时还能显示目前车内温度,最大显示字符数为16 ×16 点阵字符8 个。


经过多次测试,该LED显示屏已在国产地铁新型旅客信息系统中装车试用,效果良好。实践证明该显示屏能很好地完成对汉字和图形的静态显示和各种动态显示,且具有亮度高、无闪烁、逻辑控制简单等特点,充分满足了地铁车辆对LED电子屏的显示要求。
